產品分析

該產品的幾何形狀不是很復雜，但是模具結構有一定難度，主要是控制內壁的同心度，以及在固定型芯時由拉頭的拉動引起的產品變形。

這種類型的產品具有廣泛的用途，尤其是在醫療設備領域。通常，對于沒有制造類似產品的塑料注射成型工廠，如果塑料注射成型工廠不十分重視其特性，則很難控制產品的壁厚。

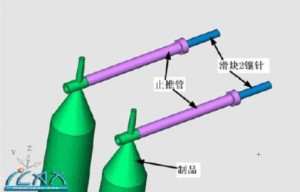

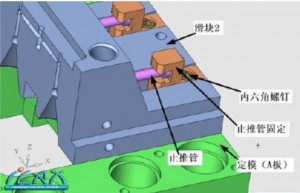

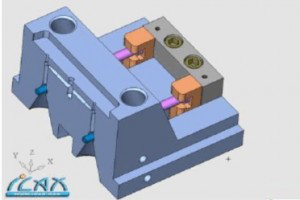

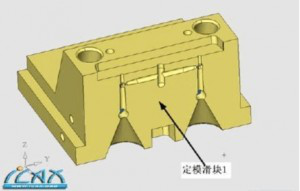

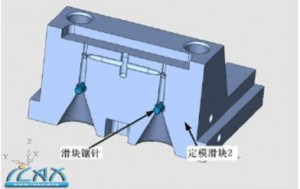

在這種醫用注塑成型模具結構的塑料注射模具設計中，如何避免型芯的漂移和彈性變形？固定模式滑塊向外移動時，如何避免產品不能橫向運行？這是這種情況的關鍵。

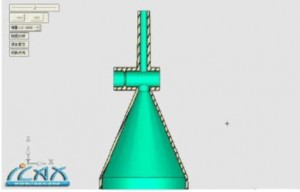

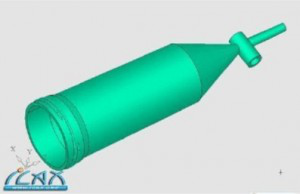

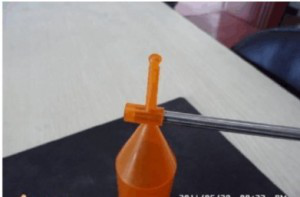

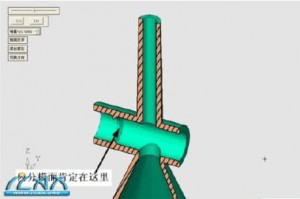

插圖：產品的3D圖：

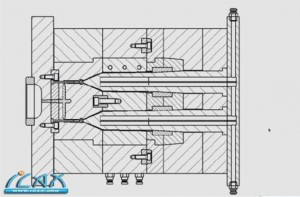

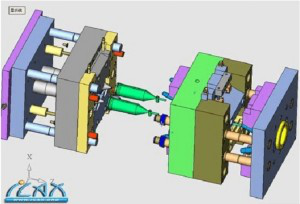

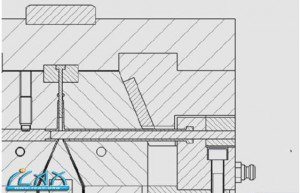

模具整體結構

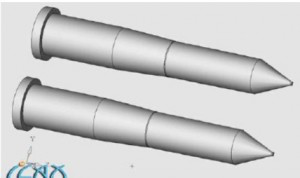

1.01動態模具芯設計。

關鍵是要控制動芯的剛度并最大程度地減少其彈性變形。

從上圖可以看出，鐵心的固定部分比成型部分長。根據我的經驗，這樣的模具必須達到這樣的比例（不小于1：1），否則可動芯子很容易被熔融塑料偏轉。 。

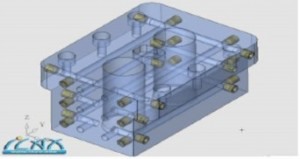

活動芯的內部由冷卻水制成，水通過阻水片從活動模具的底板中取出和取出。

動態芯的硬度和剛性也很重要。我們采用8407，硬度為HRC48。由于產品是透明的，因此表面進行了拋光和鍍鈦。不僅如此，動態磁芯的定位和緊固也非常重要。



1.02核心板設計

上圖中的定位套被壓入芯板，這兩個也可以制成一個整體。 （但是處理很麻煩。）我們可以看到芯板與可移動模板的凹壁相匹配，并且所有側面都是斜角的。定位套的內壁和動模芯的表面也傾斜，因此當型芯壓板緊緊壓在動模芯上時，動模芯的定位精度和剛度是最佳的。

如上所示，六個10mm內六角螺釘可以將可動芯牢固地固定到可動模具上。同時，上圖中的藍色定位套的外圈也是可動模具滑塊的定位。另外，型芯板的加工要點是在壓入定位套后必須一次加工內，外坡度。否則，將不能保證動模芯的定位精度，整個模具可能會產生偏差。

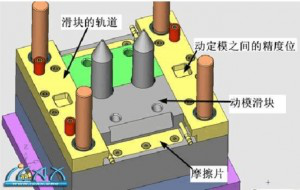

1.03移動模式滑軌設計

對于這種醫療注射成型，滑塊的軌道上附著有硬化材料。我不同意使用厚的模板挖槽，因為它會變形，嚴重影響導桿和導套的定位精度。如果未安裝凹槽，則模具壽命不長。如果打開凹槽并添加硬塊，則模具的體積會增加，這不符合成本效益。一般來說，動模具有較大的滑塊結構，所有功能機構都應在該軌道表面上，并且位置非常緊。因此，放置時必須注意布局，因為它已經淬火并且很難更改。下圖的軌道上布置有：尼龍膠釘，內六角螺釘，精密定位，導套和其他零件。

1.04限位螺絲設計

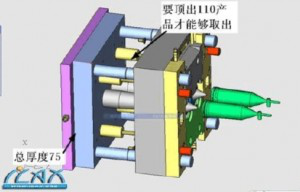

醫用注塑成型的“漏斗”產品相對較長，有效彈出距離為110mm，因此可以平穩地取出產品，但用于設置極限螺釘?shù)目臻g僅為50mm（底板+芯板-螺釘頭-臺階厚度）。也就是說，限位螺釘?shù)目臻g不足。一般的處理方法是在模具外部增加限位拉板，這很麻煩，拉板的固定螺絲經常斷裂，經常影響生產。我在這里介紹一種非常簡單方便的方法供參考。見下文：

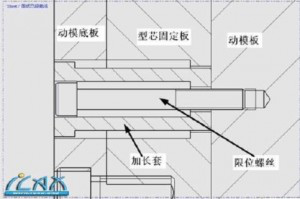

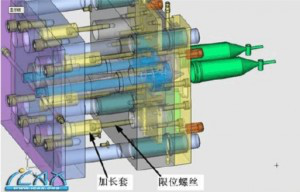

我在設置限位螺釘?shù)牡胤郊恿艘粋€套筒，一切變得非常簡單。此方法可以擴展。如果彈出距離較長，則可以進行雙層擴展，甚至可以進行三層擴展。詳細結構請參見下圖。

1.05可移動模式滑塊的設計

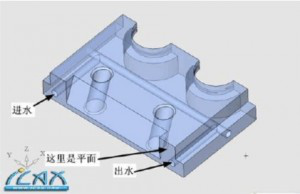

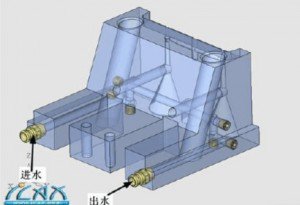

該滑塊是非常傳統的塑料注射模設計，我在這里做了一些改進。一般的塑料注射模具設計在滑塊的外部是一個斜面，但是我在這里留了一點平面。這樣做的優點是它不會增加加工成本，但是在該平面上，火花機非常方便加工，并且水接縫可以在該平面上，避免了在坡面上攻螺紋的麻煩。

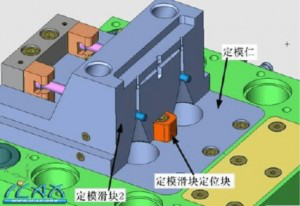

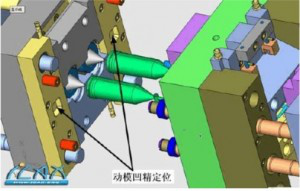

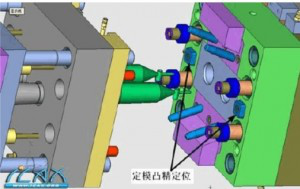

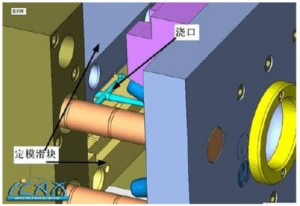

1.06固定模式之間的定位

見下文 ：

動模側的精密定位直接在動模軌道上進行，動模軌道由Cr12Mov制成，硬度為HRC52?56。

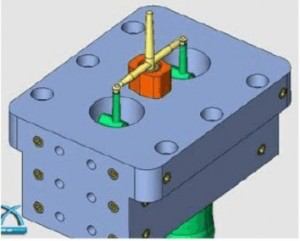

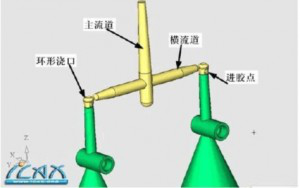

2.01門設計
